Karakteristik Dioda

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware dan Prosedur

3. Rangkaian Simulasi Dan Prinsip Kerja

4. Kondisi

5. Video Percobaan

6. Video Penjelasan

7. Download File

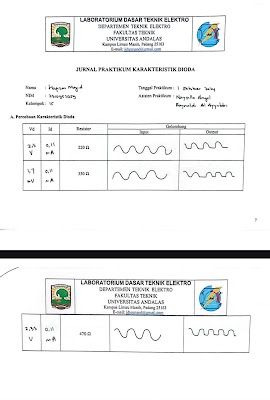

 1. Jurnal [kembali]

 2. Hardware dan Prosedur [kembali]

     A. Alat

               1. Multimeter

                2. Power Supply DC

    B. Bahan

                1. Resistor

                2. Dioda

                3. jumper

  C. Prosedur

1. Susun Rangkaian sesuai gambar



    2. Hubungkan Resistor dan Dioda

    3. Gunakan DC dan AC power supply

    4. Aktifkan Power Supply, dan ukur nilai arus dan tegangannya

    5. Ulangi percobaan dengan nilai resistansi yang berbeda

 3. Rangkaian Simulasi Dan Prinsip Kerja [kembali].

Pada Rangkaian Dioda Forward Bias Kutup Positif Baterai akan Menuju Bagian Anoda Dioda dan bagian Katoda terhubung ke resistor lalu menuju kutup negatif baterai.

Pada Rangkaian Dioda Reverse Bias Kutup Positif Baterai akan Menuju Bagian Katoda Dioda dan bagian Anoda terhubung ke resistor lalu menuju kutup negatif baterai.

 4. Kondisi [kembali]

 Vsine = 6V

R1 = 220 ohm

R2 = 330 ohm

R3 = 470 ohm

 5.Video Percobaan [kembali]

 6. Video Penjelasan [kembali]

 7. Download File [kembali]

1. Download rangkaian simulasi klik disini

2. Datasheet Dioda klik disini

3. Datasheet Resistor klik disini

4. Datasheet baterai klik disini

5. Download tugas pendahuluan klik disini

6. Download Laporan Akhir klik disini
